基本特征
结构 | 单端 |
压力 | 低压 |
速度 | 标准速度 |
温度 | 常温 |
财产 | 耐磨、耐弱腐蚀 |
标准 | DIN 24250、ISO 3069、GB 6556、EN 12756 |
型号 | HM MG1(109型) |
平衡 | 不平衡型 |
轴径范围 | 10毫米至100毫米 |
产品详细说明

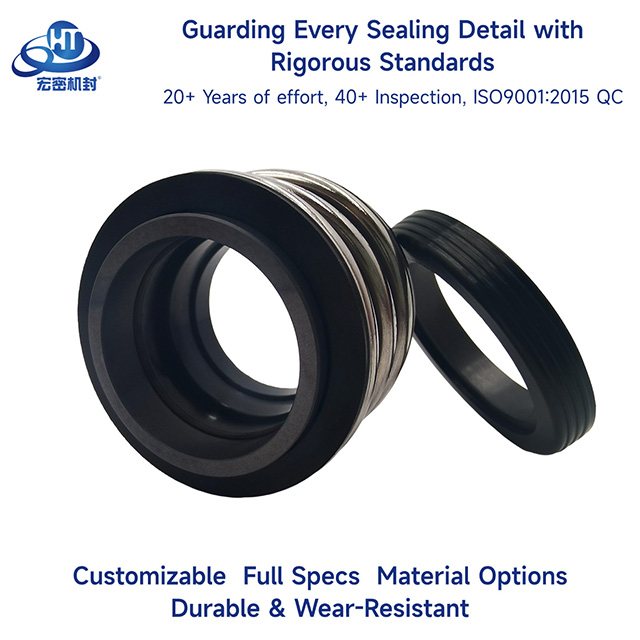

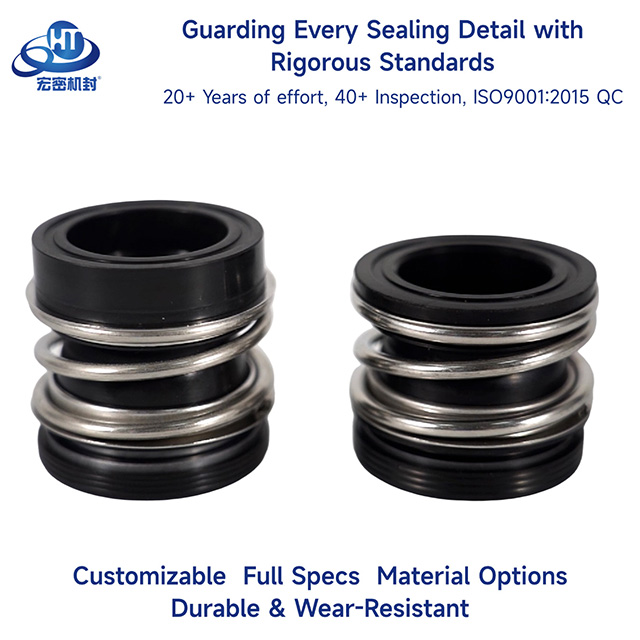

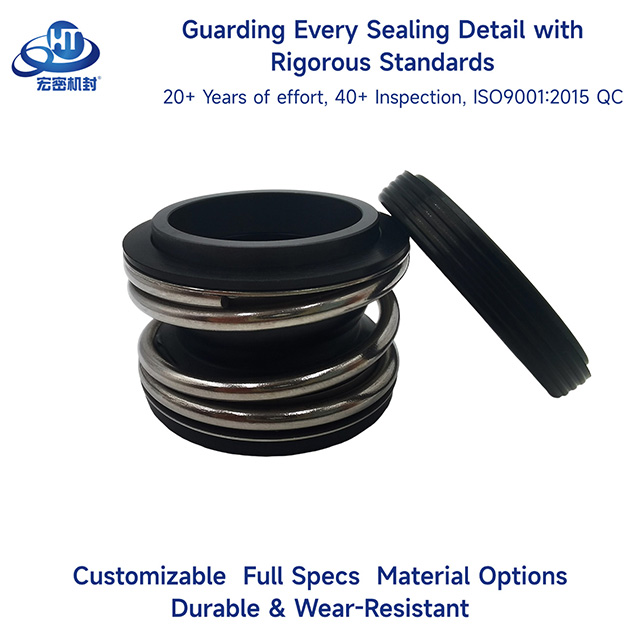

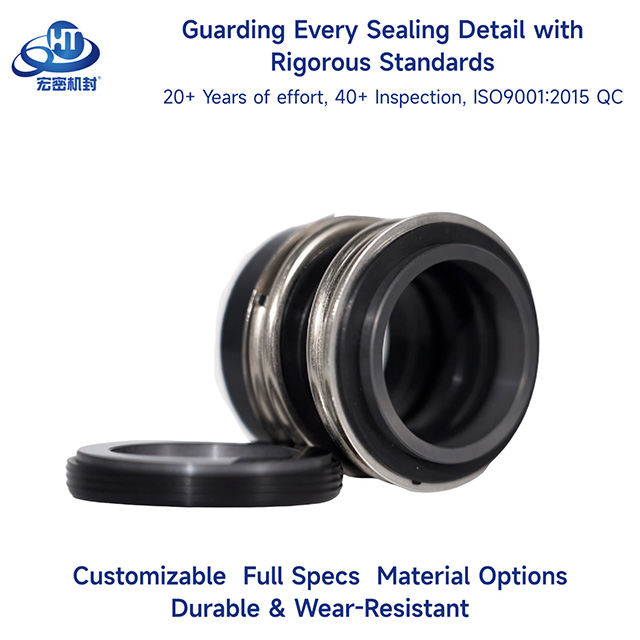

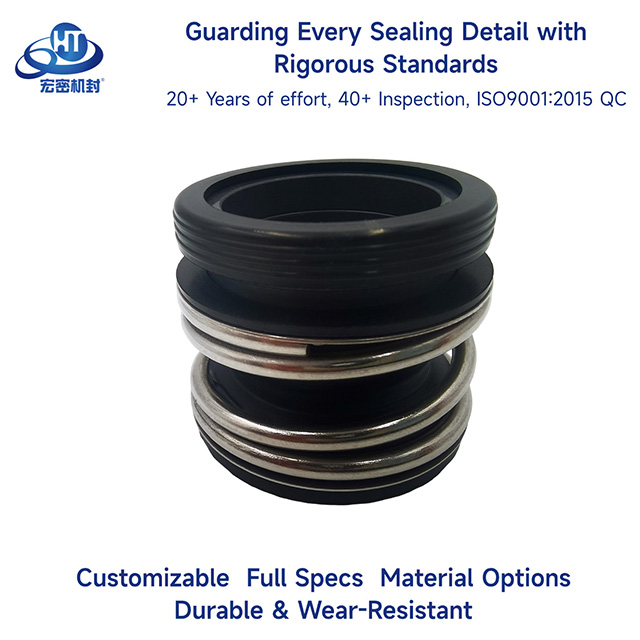

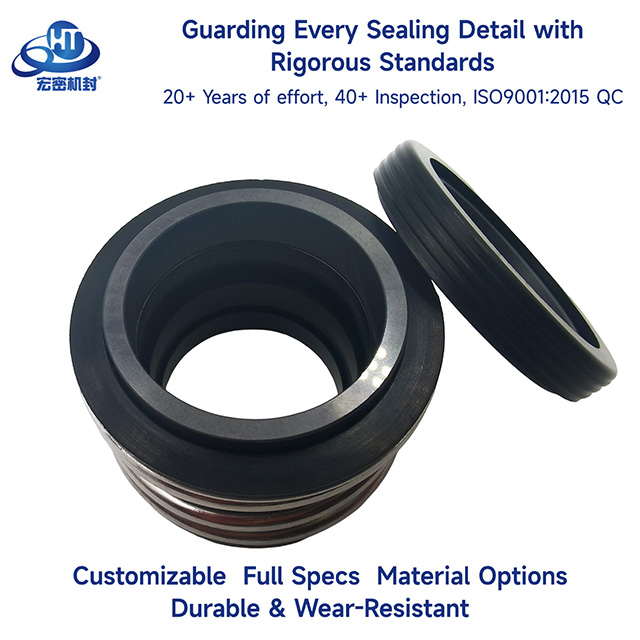

HM MG1（109 型）机械密封设计用于水泵、离心泵、潜水电机、真空泵、管道泵和类似设备。
结构特点：单密封、不平衡型、双向旋转、波纹管结构、波纹管驱动机械密封。该密封件设计紧凑、兼容性好、安装方便。波纹管提供对抗压力的反作用力，以防止塌陷和起皱。波纹管和弹簧共同作用，向密封面施加补偿力。橡胶波纹管设计可防止轴向移动，从而增强旋转环的浮动能力。
应用领域：主要应用于水泵、潜水电机、管道泵、污水泵、真空给料设备等旋转机械。广泛应用于污水处理、市政供水、化工、制药、食品加工、造纸等各个行业。
工作参数
工作压力 | ≤1.2兆帕 |
工作温度 | -20°C 至 120°C |
线速度 | ≤10米/秒 |
材质搭配
旋转密封面 | 石墨/碳化硅/碳化钨 |
固定密封面 | 氧化铝陶瓷/碳化硅/碳化钨 |
辅助密封 | 丁腈橡胶/三元乙丙橡胶/氟橡胶 |
春天 | SS304/SS316 |
金属零件 | SS304/SS316 |
媒体 | 油类、水、污水、食品饮料、纸浆等弱腐蚀性介质。 |
可定制 | 联系我们提供您的定制需求 |

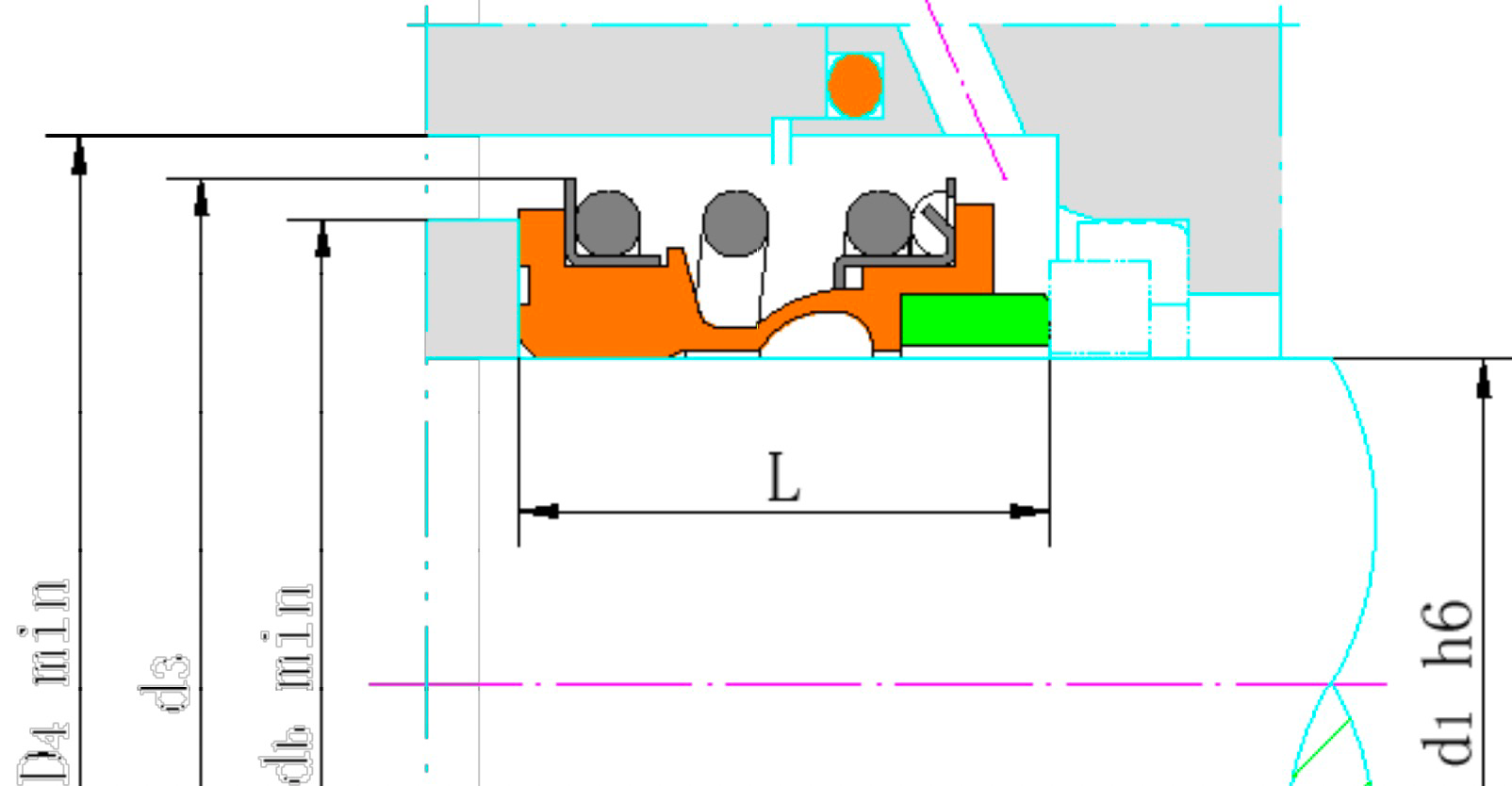

产品图纸
HM MG1 图纸
