基本特征
结构 | 单端 |
压力 | 标准压力 |
速度 | 高速 |
温度 | 常温 |
财产 | 耐磨性 |
标准 | ISO 3069、GB 6556、DIN 24960 |
型号 | HM M7N |
平衡 | 不平衡型 |
轴径范围 | 14毫米至100毫米 |
产品详细说明

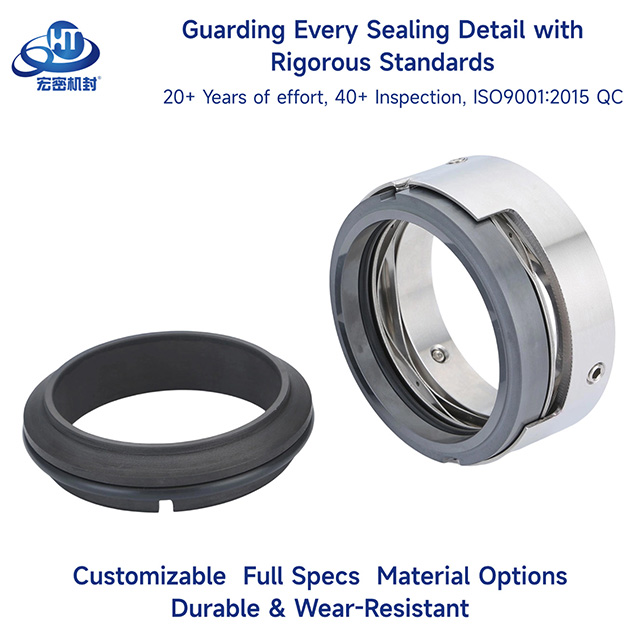

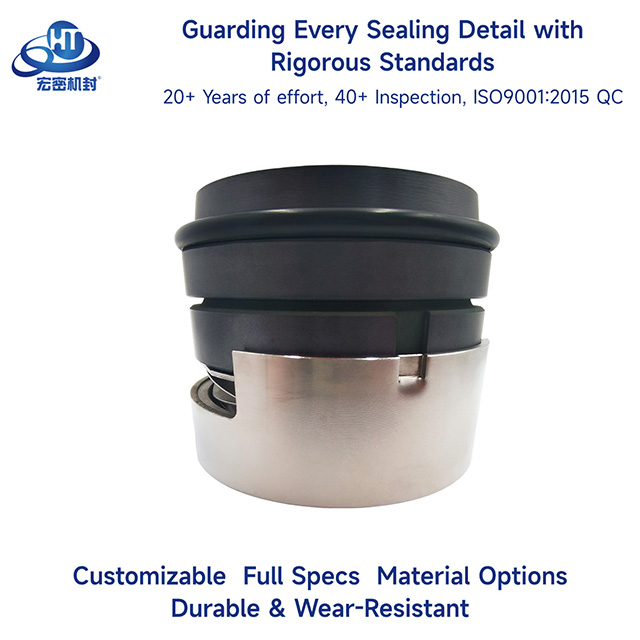

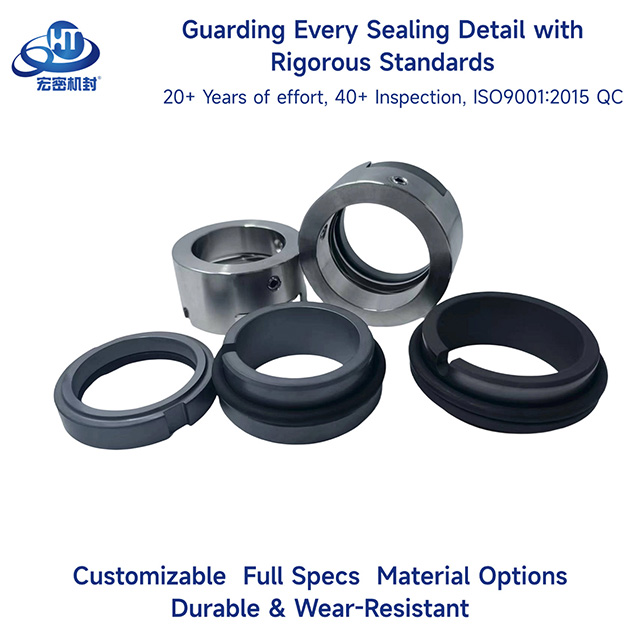

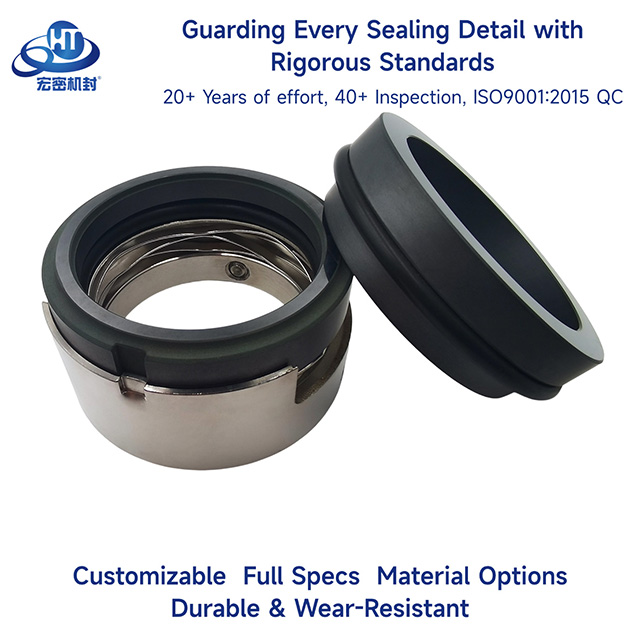

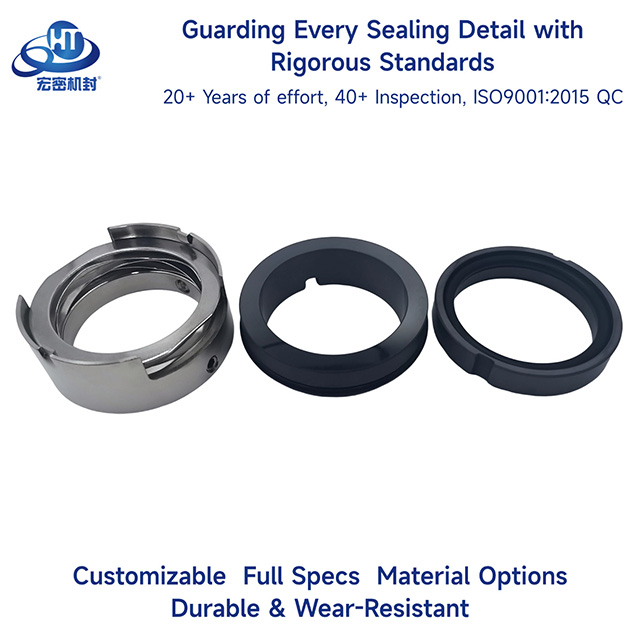

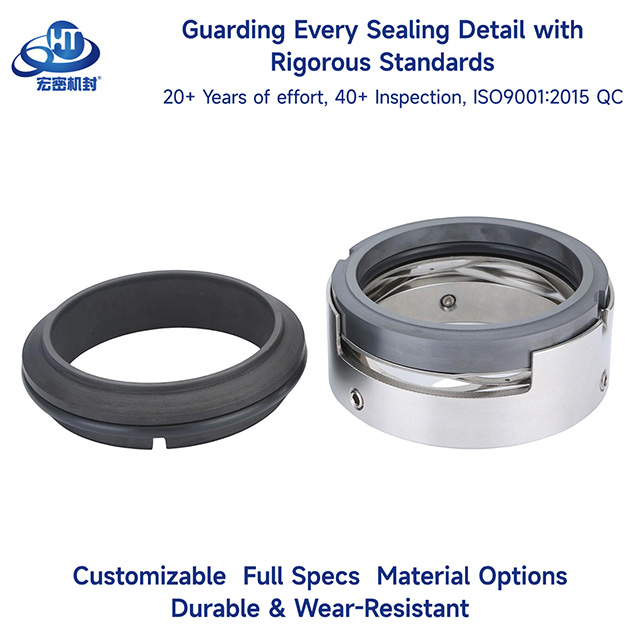

HM M7N机械密封设计用于化工离心泵、KSB泵和凯泉泵、双吸泵以及其他泵旋转设备。
结构特点：单密封、波形弹簧、不平衡型、双向旋转、凸耳传动机械密封。该密封传动方式简单，通用性强。 M7N型波形弹簧结构适用于含有颗粒或结晶物质的高浓度介质。该型号安装方便，补偿性能优良。端面载荷分布均衡，保证密封性能可靠稳定。
应用领域：广泛应用于化工、炼油、石化、废水处理、制药、食品加工等行业。该机械密封常与化工泵、水泵、螺杆泵、污水泵、双吸泵、造纸设备等旋转机械配套使用。
工作参数
工作压力 | ≤1.6兆帕 |
工作温度 | -40°C 至 200°C |
线速度 | ≤20米/秒 |
材质搭配
旋转密封面 | 碳化硅/碳化钨 |
固定密封面 | 石墨/碳化硅/碳化钨 |
辅助密封 | 丁腈橡胶 / 三元乙丙橡胶 / 氟橡胶 / 氟橡胶 |
春天 | SS304/SS316 / HC-276 合金 |
金属零件 | SS304/SS316/SS316L/哈氏合金/410S |
媒体 | 油类、水、无机酸、碱、盐、其他有机溶剂等高浓度易结晶或含有颗粒杂质的介质。 |
可定制 | 联系我们提供您的定制需求 |
产品图纸

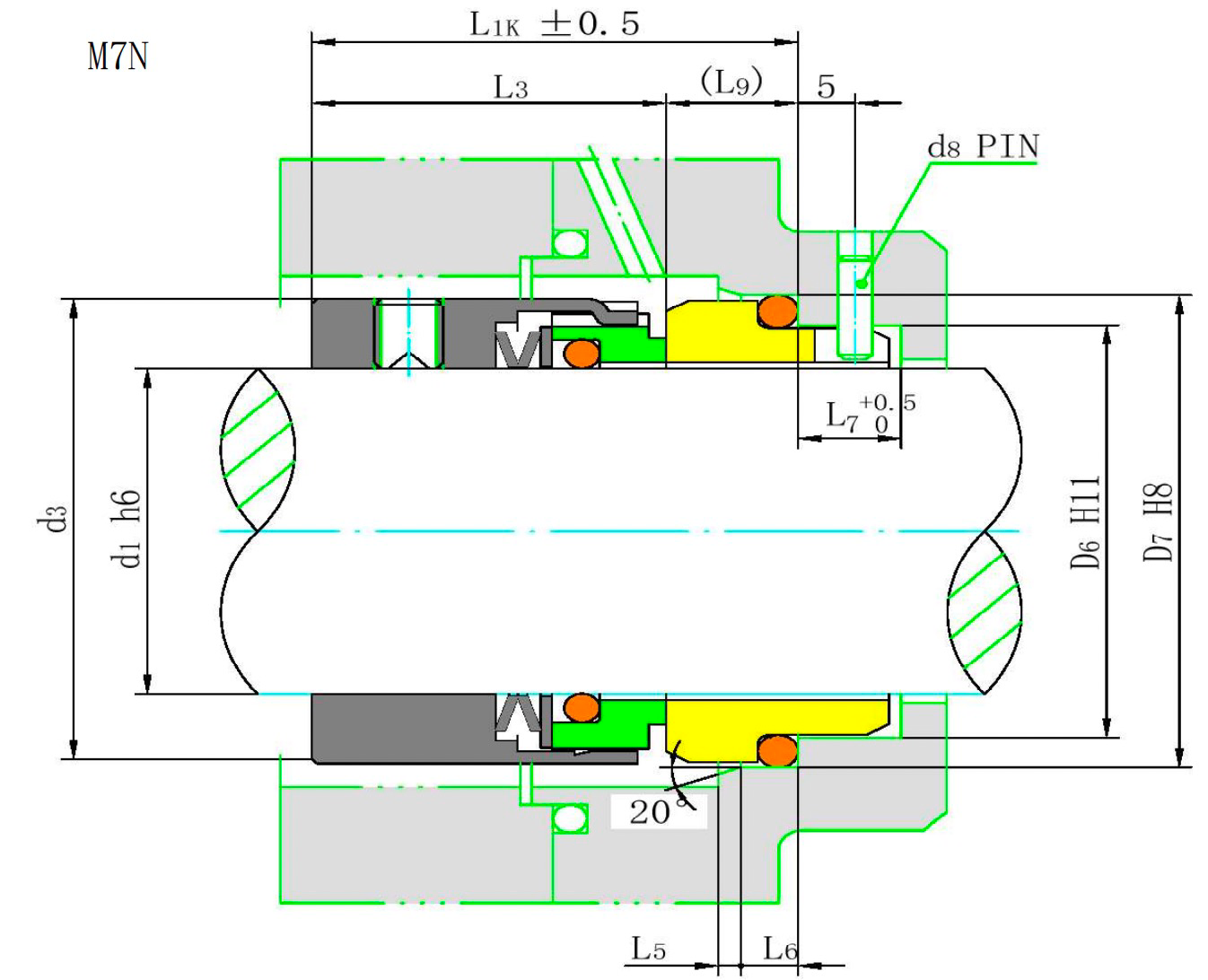

HM M7N 绘图
